Für Datenbankserver, Virtualisierungen und andere I/O-lastige Anwendungen ist dieses Storage-System
ideal. Es nutzt SAS-Festplatten und optional
SSDs, die in Verfügbarkeit und I/O-Geschwindigkeit
unübertroffen sind. Kombiniert können aber auch hochvolumige NL-SAS bzw. SATA-Festplatten,
um den Speicherplatz für Logs, Archive oder Backups zu maximieren. Zusammen
mit der Qualität und Zuverlässigkeit des Herstellers Hewlett Packard Enterprise
ein Paket was seinesgleichen sucht. Die MSA 1060 ist für
die folgenden Serversystem zertifiziert: Windows inkl. Hyper-V, Red Hat Linux
und SuSE, sowie VMware ESXi.
Aber die Hardware ist bei einem SAN nicht alles. Sie können die Installation
und eine Einweisung / Schulung zum Sonderpreis erwerben.
Auch ohne die optionale Installation erhalten Sie sämtliche Handbücher
der Geräte, sowie eine Kurzanleitung für Aufbau und Konfiguration.
| RAID-System: | HPE MSA 1060 Gehäuse mit 24 SFF SAS-Festplatten-Einschübe |
| Dual redundante MSA-Controller | |
| 12 x HPE 600 GB SAS-Festplatten 15k Umdr./min | |
| SAN-Switch | 2 Stück 12-Port-Switch mit 12 x 16 Gbit/s SFPs |
| HBA: | 4 Stück Dual Channel Host-Bus-Adapter von HPE für Windows oder Linux |
| Gewährleistung: | 3 Jahre Gewährleistung / 3 Jahre Next Business Day Vorab-Austausch von HPE |
Warum sehe ich keine Preise? Paket-/ und Projektpreise. Fordern Sie ein individuelles Angebot an!
| Bezeichnung: | HPE MSA 1060 Modular Smart Array |
| Cache / Memory: | 12 GB Data-Cache Speicher (durch Kondensator und Compact Flash geschützt) |
| Controller: | Dual redundante Controller |
| Redundanzen: | Hot-Swap Festplatten, 2 x Controller, 2 x Lüftereinschübe und 2 x Netzteile |
| Zugriffsschutz: | LUN filtering (LUN masking) |
| RAID-Level: | 0, 1, 3, 5, 6, 10, 50 |
| Festplatten: | 12 x 600 GB SAS-Festplatten 10k (enthalten) |
| maximal 36 x LFF NL-SAS (3,5" HDD) | |
| maximal 96 x SFF SAS (2,5" HDD) | |
| Features: | Thin Provisioning, Space Reclamation, Thin Rebuid |
| Tiering mit Performance Tier, Standard Tier und Archive Tier | |
| maximal 512 LUNs / maximal 512 Hosts / maximal 1024 Initiators | |
| maximal 512 Controller-Based SnapShots | |
| Management: | Webbased / Telnet / Seriell |
| Gehäuse: | 19" mit 2 Höheneinheiten (bei 24 2,5" Festplatten) |
| Erweiterbar mit MSA 1060 JBODS (bis auf 36 bzw. 96 Festplatten) | |
| optional 2 x 16 Gbit/s FC, 2 x 10 Gbit/s iSCSI, 2 x 12 Gbit/s SAS | |
| Garantie / Service: | 3 Jahre Hersteller Garantie / 3 Jahre Vorab-Austausch Nächster Werktag |
| opt. Wartungsvertrag bis zu 4 Stunden Vor-Ort | |
Datenblatt:  |
MSA 1060 Datenblatt (engl. / 862 kB) |

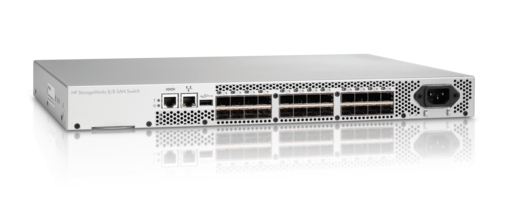

| FC-Anschlüsse: | 24 x 16 Gbit/s Full Duplex Ports für SFPs |
| 24 x SFPs enthalten (je 16 Gbit/s FC, LC) | |
| Geschwindigkeit: | 400/800/1600 MB/s full duplex auf jedem Port |
| automatische Erkennung 400/800/1600 und Topologie | |
| Topologie: | Loop und/oder Fabric |
| Features: | Port- / WWN-Zoning |
| Management: | Telnet, SNMP oder Management-Interface |
| Gehäuse: | 19"-Gerät mit 1 Höheneinheit |
| Garantie: | 1 Jahr Hersteller Garantie / 1 Jahr Vor Ort Service NBD |
Datenblatt: |
HPE SN6000B Switch Datenblatt (engl. / 610 kB) |
| Geschwindigkeit: | 1600 MB/s full-duplex (800/400 MB/s) |
| Prozessor: | enhanced RISC Prozessor |
| Topologie: | FC-AL, FC-AL-2, Point-to-point, Switched Fabric |
| Protokolle: | SCSI, IP und FC Tape |
| Schnittstelle: | 2 x optisch LC Multi-Mode |
| PCI-Express x8 | |
| Treiber: | Windows Server 2019 / 2016, Windows 2012 (R2), Linux, VMware |
| Garantie: | 3 Jahre Hersteller Garantie |
Datenblatt: |
HPE SN1100Q Datenblatt (dt. / 361 kB) |
Sie benötigen für den Anschluss pro Server jeweils einen Dual Channal FC Host-Bus-Adapter. Es sind 4 Stück im Angebot enthalten, also können ohne Mehrkosten 4 Server angeschlossen werden. Bei Erweiterungen werden zusätzliche HBAs ebenfalls von HPE oder Drittherstellern angeboten, passend für das verwendete Betriebssystem oder den vorhandenen Server.
Die 4 Stück Dual Channel HBAs sind ideal für VMware Essentials Umgebungen. Damit können die 3 ESXi redundant angebunden werden, der vierte HBA steht dann für den Backup-Server zur Verfügung. Aber natürlich kann das Paket auch mit einer anderen Anzahl von HBAs erworben werden. Das Paket ist modular aufgebaut und kann individuell angepasst werden.
Aber warum jetzt zwei Controller in einer MSA 1060, warum zwei Fibre Channel Switche und warum Dual Channel HBAs? Alles das dient der Redundanz. Sollte ein Controller in der MSA 2052
ausfallen, dann übernimmt der andere ohne merklichen Ausfall die Arbeit. Sollte ein Switch ausfallen, so gehen die Daten direkt über den anderen Switch. Dies regelt die MPIO Software auf
den Servern (und die Controller in der MSA). Damit das alles klappt, müssen auch Dual Channel HBAs in den Servern eingesetzt werden. Es muss also alles zusammen passen.
Bei einem Single Controller Storage reicht dann auch ein FC Switch und ein Single Channel HBA.
Die MSA 1060 kann durch weitere MSA JBODs um jeweils 12 SAS-/SATA-Festplatten (3,5") bzw.
24 x 2,5" Festplatten erweitert werden. Sollte die Kapazität nicht ausreichen, oder es wird mehr Durchsatz oder IOPS benötigt, dann kann
auf die HPE MSA 2062 ausgewichen werden. Damit lässt sich dieses System bis auf 96 NL-SAS Platten (3,5") mit maximal 10 TB
aufrüsten, bzw. bis auf 192 x 2,5" Festplatten (maximal 2,4 TB bei 10k).
Die Server werden durch Hostbusadapter angeschlossen. Weitere
Server können dann über zusätzliche Host Bus Adapter an den Switch angeschlossen werden.
Eine insgesamt sehr kostengünstige Anschaffung für externen Plattenplatz in heterogenen Umgebungen.
In der Platten-Ausstattung bietet HPE 12 Gbit/s SFF SSDs mit Kapazitäten von 400 GB bis 6,4 TB an. SAS Platten mit 15k sind mit 300 GB, 600 GB und 900GB verfügbar, bei den 10k SAS Platten dann auch noch 1,2 TB bis 2,4 TB. Für die LFF Gehäuse sind ebenfalls SSDs verfügbar von 400 und 800 GB, die LFF NL-SAS Festplatten sind von 2 TB bis 18 TB verfügbar.
